Взрывозащищенный автоматический термостат CN8100-Z с электроприводом обеспечивает в основном изоляцию от замерзания, энергосбережение и защиту окружающей среды, отсутствие загрязнения окружающей среды, низкие затраты на установку и эксплуатацию, стабильную производительность, длительный срок службы, не требует технического обслуживания.
Он используется в трубопроводах для химического сырья, резервуарах для хранения химического сырья, оборудовании на устье нефтяной скважины и для отслеживания тепла приборов.
Он применим к зонам 1 и 2 со взрывоопасной газовой средой;
Он подходит для зон 21 и 22 со взрывоопасной пылевой средой;
Подходит для взрывоопасной газовой среды IIA, IIB, IIC;
Применимо к температурным уровням группы T1~T6.
Технический параметр
|
CN8100 |
Z |
|
Взрывозащищенная автоматическая термоэлектрическая тропическая зона |
Саморегулирующаяся температура |
CN8100-Z Взрывозащищенная автоматическая термоэлектрическая тропическая зона
|
Предмет |
Ценность |
|
Класс защиты Ex |
II 2G Ex ec IIC T4 Gc |
|
Номинальное напряжение |
AC380V/AC220V/AC110V/AC36V/AC24V |
|
Номинальная мощность |
10 Вт/м, 20 Вт/м, 30 Вт/м, 40 Вт/м, 50 Вт/м, 60 Вт/м |
|
Класс защиты от коррозии |
WF2, WF1 |
|
Степень защиты |
IP65, IP66 |
|
Наружный диаметр кабеля |
10~14 мм |
|
Температура воздействия |
65℃ |
|
Предельная температура установки |
-60℃ |
|
Минимальный радиус изгиба |
При температуре 20℃: 13 мм; при температуре -60 ℃: 35 мм |
Таблица соответствия
|
Модель
|
Номинальная мощность (Вт) |
Начальная температура (℃) |
Максимальная длина цепи автоматического выключателя типа C (м) |
|||
|
16A |
20A |
25A |
32A |
|||
|
CN8100-Тип с низкой температурой |
9 |
-20 |
155 |
195 |
200 |
200 |
|
+10 |
200 |
200 |
200 |
200 |
||
|
16 |
-20 |
110 |
140 |
160 |
160 |
|
|
+10 |
160 |
160 |
160 |
160 |
||
|
25 |
-20 |
70 |
90 |
110 |
125 |
|
|
+10 |
110 |
125 |
125 |
125 |
||
|
29 |
-20 |
45 |
55 |
70 |
90 |
|
|
+10 |
65 |
85 |
105 |
110 |
||
|
Модель |
Номинальная мощность (Вт) |
Начальная температура (℃) |
Максимальная длина цепи автоматического выключателя типа C (м) |
||
|
25A |
32A |
40A |
|||
|
CN8100-z Тип средней температуры |
38 |
-20 |
95 |
115 |
115 |
|
+10 |
115 |
115 |
115 |
||
|
51 |
-20 |
75 |
100 |
100 |
|
|
+10 |
95 |
100 |
100 |
||
|
64 |
-20 |
60 |
75 |
95 |
|
|
+10 |
75 |
95 |
115 |
||
Примечание: выше указана номинальная выходная мощность 220 В переменного тока на изоляционной трубе

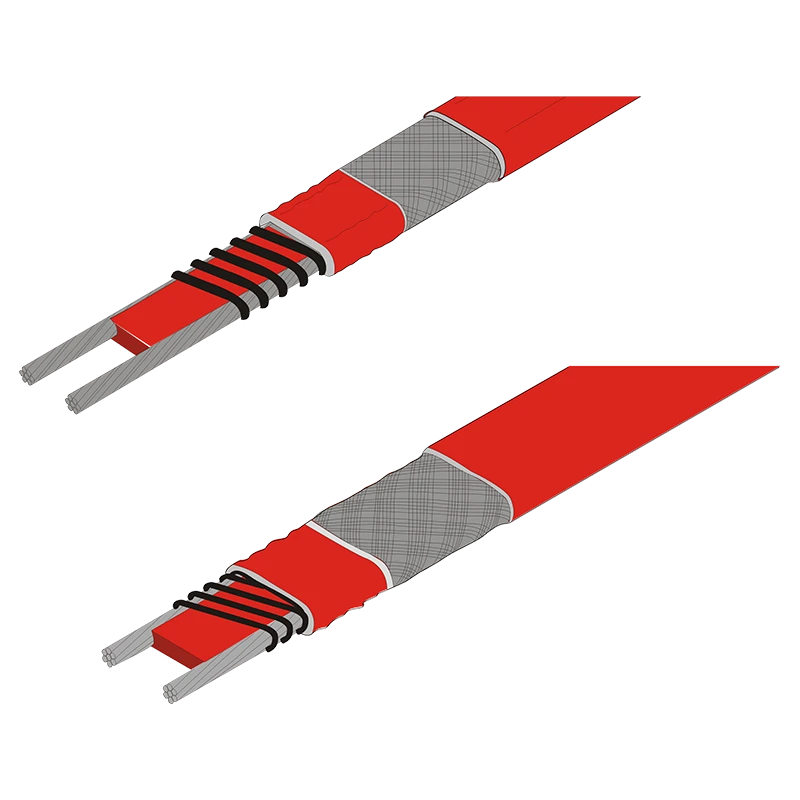

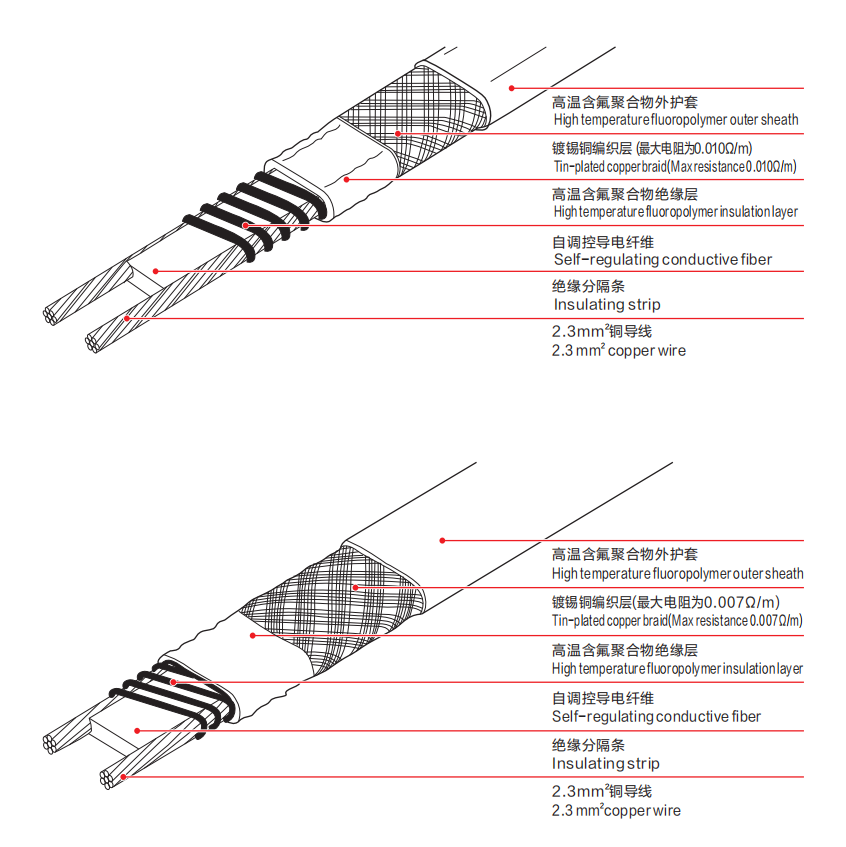

Структура теплоотвода
