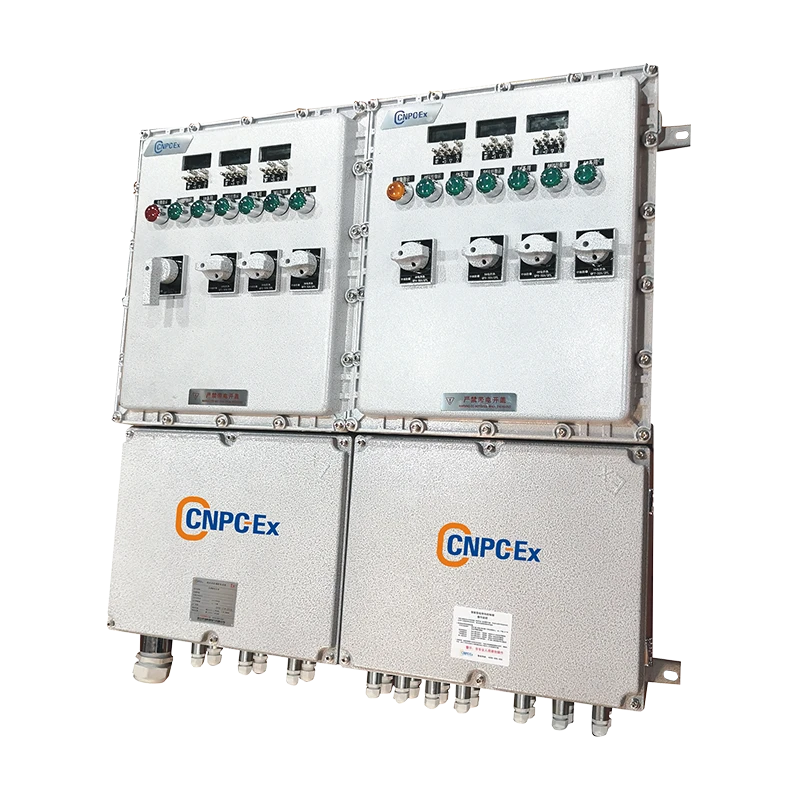

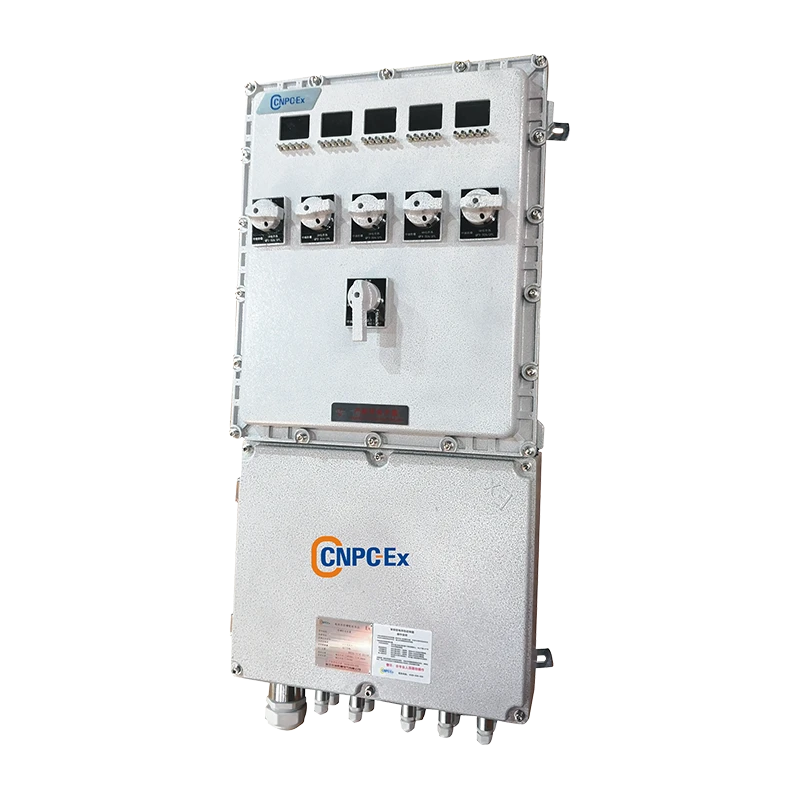

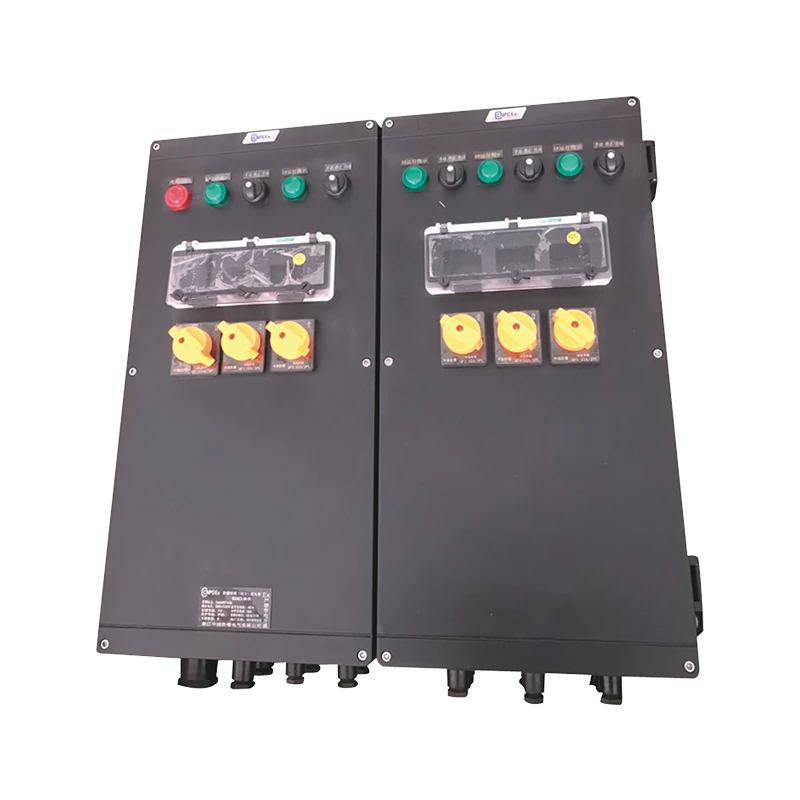

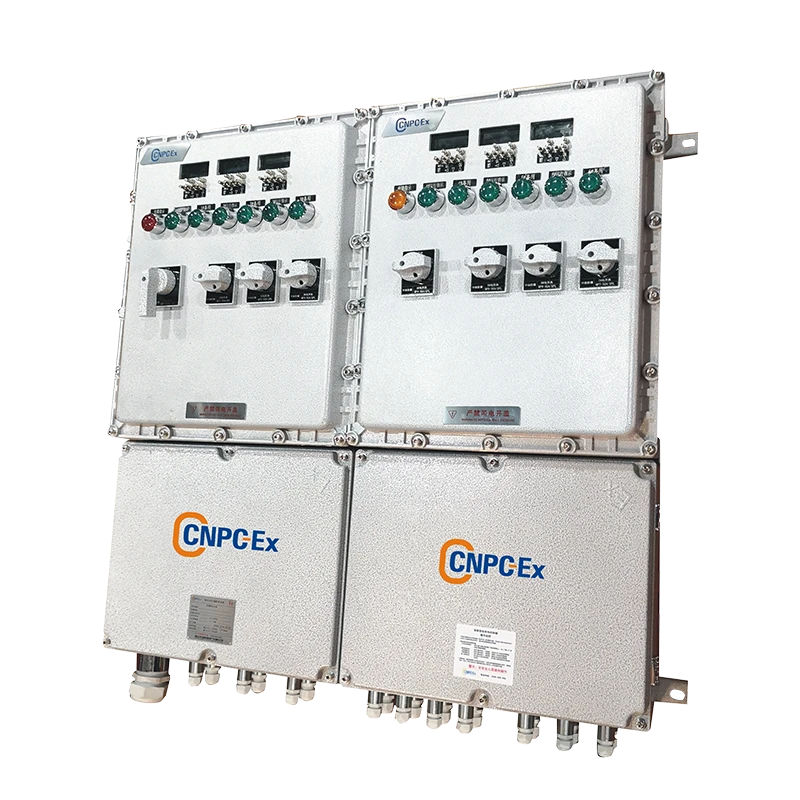

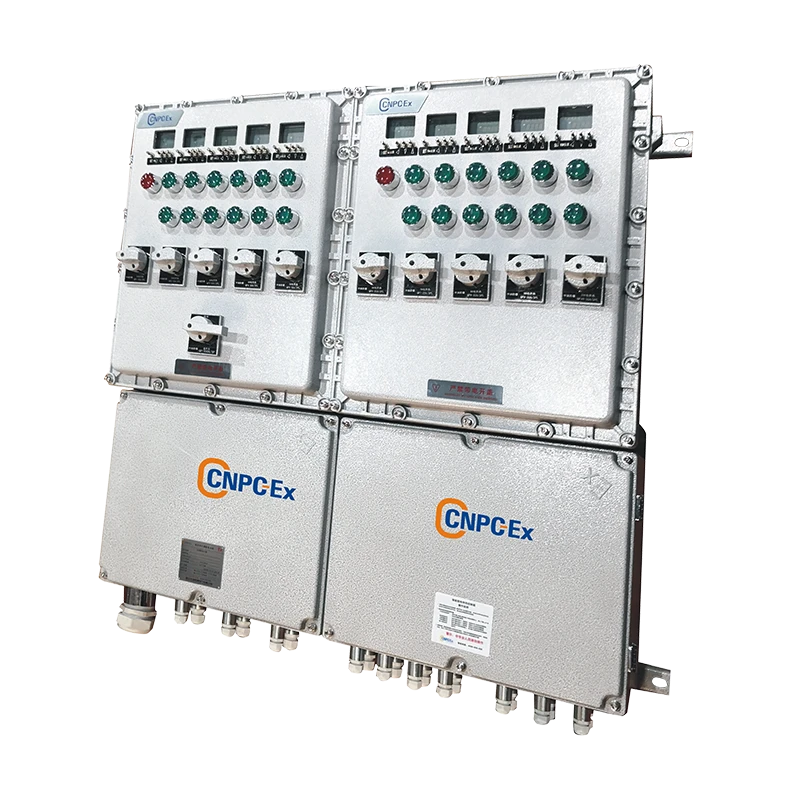

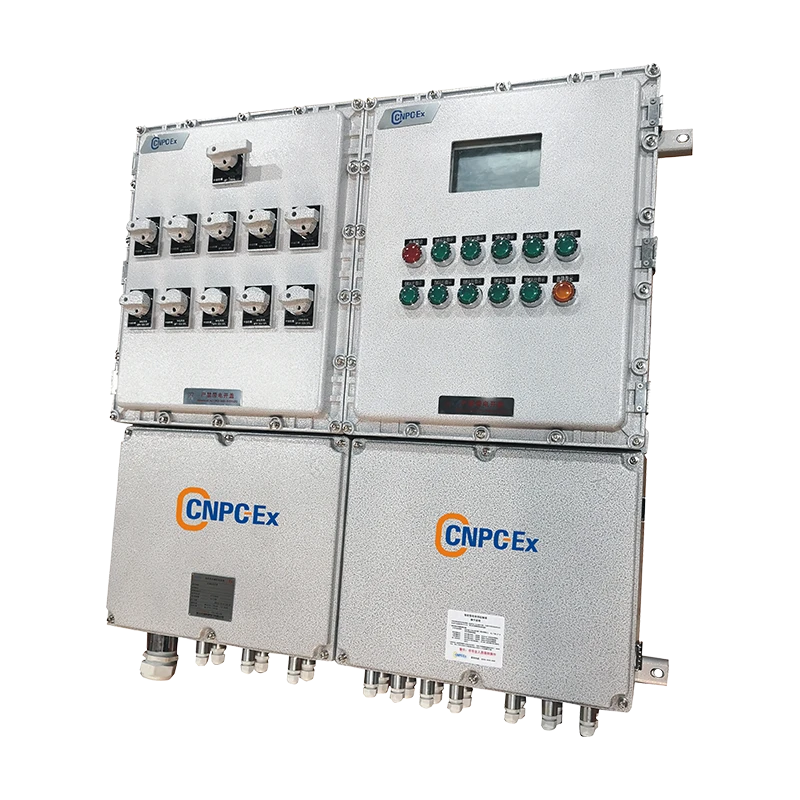

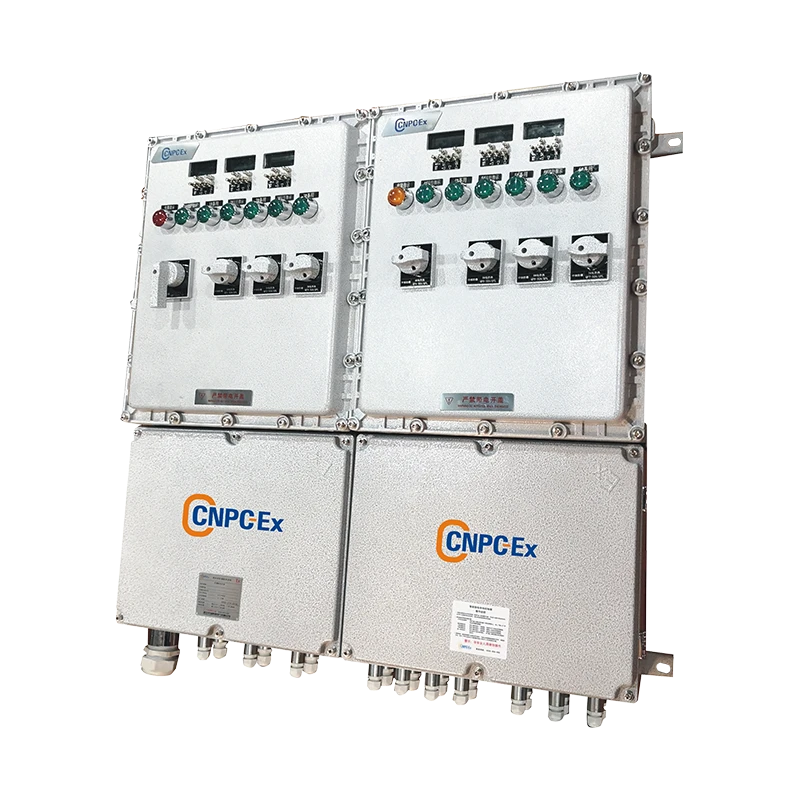

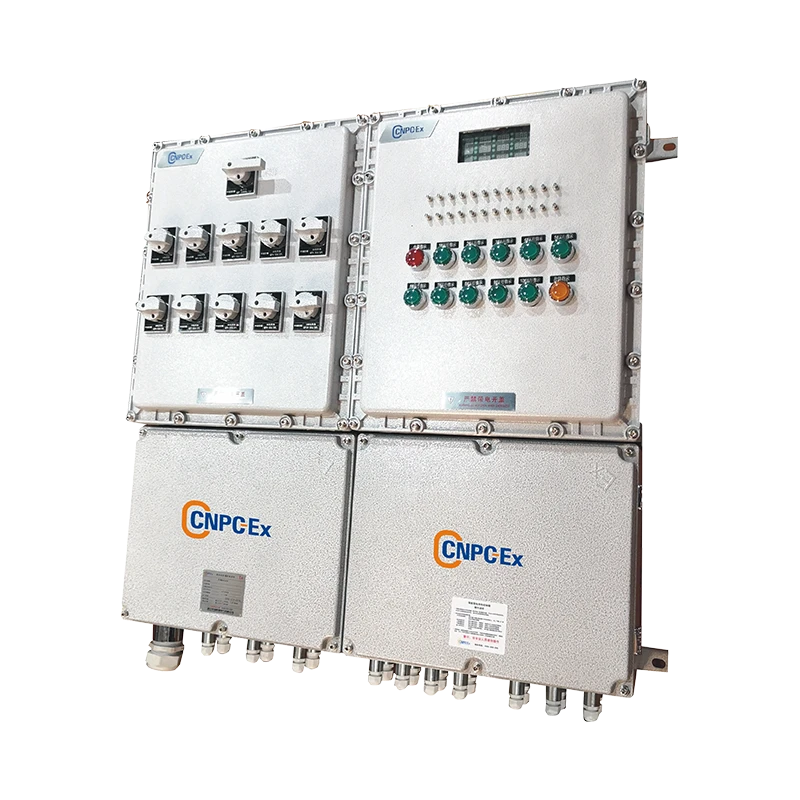

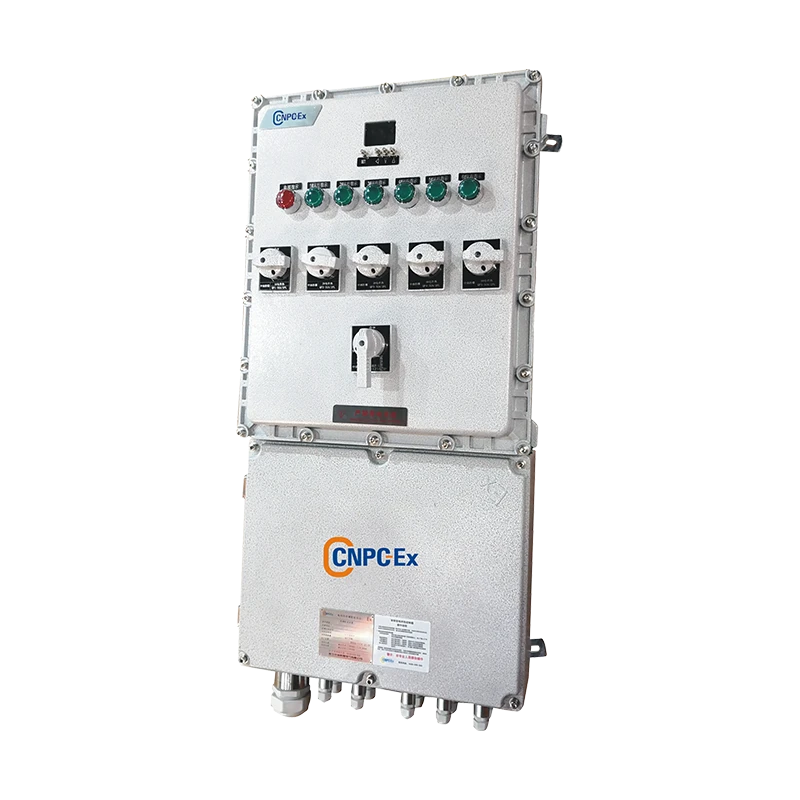

Интеллектуальная взрывозащищенная распределительная коробка контроля температуры CN800

Серия CN800-Z в основном используется для управления взрывозащищенной электрической трассирующей лентой с автоматическим регулированием температуры, которая подходит для технологических требований многоканальных трубопроводов для защиты от замерзания.

Функции: утечка электроэнергии, короткое замыкание, потеря фазы, отсоединение проводов, сигнализация верхнего и нижнего пределов, дистанционная связь, отображение напряжения и тока, выход для передачи тока, сигнал DCS может быть загружен в диспетчерскую для дистанционного управления;

Режим управления подразделяется на две функции: Z: -многоканальный контроль температуры, автоматическое ручное управление; ZT: только отображение температуры без управления.

Он используется в трубопроводах для химического сырья, резервуарах для хранения химического сырья, устьевых устройствах для добычи нефти, приборах и других устройствах для отслеживания температуры.

Он подходит для зон 1 и 2 со взрывоопасной газовой средой; Подходит для зон 21 и 22 со взрывоопасной пылевой средой; Подходит для взрывоопасной газовой среды IIA, IIB, IIC; Применим к температурным уровням группы T1~ T6.

Спросите сейчас Следующие продукты

Технический параметр

Исполнительный стандарт	GB3836.1, GB3836.2, GB3836.3, GB12476.1, GB12476.5, IEC60079-0, IEC60079-1, IED60079-7, IEC61241-0, IEC61241-1, EN60079-1, EN60079-7, EN61241-0, EN61241- 1
Бывшая отметка	II2G Ex db eb IIB Гб II2G Ex db IIB Ex db eb IIB T4/T6 Гб Ex db IIB T4/T6 Гб II2G Ex db eb IIC II2G Ex db IIC Exdb eb IIC T4/T6 Гб Ex db IIC T4/T6 Гб II2D Ex tb IIIC T130℃/T80℃ Db Ex tb IIIC T130℃/T80℃ ДБ
Номинальное напряжение	36 В переменного тока/220 В переменного тока/380 В переменного тока
Ток в основной цепи	≤125A 160≤I≤225A 250≤I≤630A
Ток ответвления	10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A, 80A, 100A, 125A (с утечкой 30 мА, 300 мА)
Степень защиты	IP65, IP66
Степень защиты от коррозии	WF1, WF2
Электрическая конфигурация	Полный ассортимент продукции Schneider или продукция первой линии отечественного производства
Конфигурация приборов	Серия CN-TL или серия omron
Тип входного сигнала	Термическое сопротивление PT100, тип термопары K, тип J, тип T и т.д.
Тип выхода	Связь по RS485, передача тока 4 ~ 20 мА
Тип сигнализации	Сигнализация отключения датчика, сигнализация утечки, сигнализация выключателя, сигнализация верхнего и нижнего пределов, сигнализация неисправности
Сигнал обратной связи	Утечка, значение переключения, остановка работы, высокая и низкая температура
Режим управления	Одностороннее управление
Вводное устройство	Технические характеристики вводного устройства: G1/2"~G4", другие технические характеристики могут быть изменены по желанию заказчика

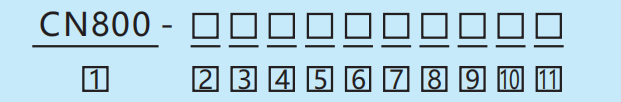

Таблица выбора

Модель и технические характеристики	Количество ответвлений	Номинальный ток основной цепи (A)	Номинальный ток ответвления (A)	Внешний диаметр входного кабеля основной цепи (мм)	Внешний диаметр выходного кабеля ответвления (мм)	Внешний диаметр выходного кабеля датчика (мм)
CN800-□K40F32	3	40	32	G1 1/4" 15~23	G3/4" 10~14	G1/2" 8~10
CN800-□K63F32	6	63	32	G1 1/4" 15~23	G3/4" 10~14	G1/2" 8~10
CN800-□K125F32	7	125	32	G1 1/2" 18~33	G3/4" 10~14	G1/2" 8~10
CN800-□K125F32	8	125	32	G1 1/2" 18~33	G3/4" 10~14	G1/2" 8~10
CN800-□K125F32	9	125	32	G1 1/2" 18~33	G3/4" 10~14	G1/2" 8~10
CN800-□K160F32	10	160	32	G2" 26~43	G3/4" 10~14	G1/2" 8~10
CN800-□K160F32	11	160	32	G2" 26~43	G3/4" 10~14	G1/2" 8~10
CN800-□K160F32	12	160	32	G2" 26~43	G3/4" 10~14	G1/2" 8~10

Примечание: приведенная выше конфигурация является стандартной.

Инструкции по заказу

При заказе клиенты могут рассчитать количество и ток цепи взрывозащищенной коробки в соответствии с требованиями технологического процесса. Если вам нужен многофункциональный прибор для измерения напряжения и тока или другие функции, пожалуйста, укажите это отдельно;

Тип входа (обычный PT100) должен быть указан, если он оснащен регулятором температуры, тип выхода включает в себя выход для передачи тока 4 ~ 20 мА и связь по RS485, и не указывается, если такой функции нет.

Обычно используется алюминиевый сплав. При заказе, пожалуйста, укажите, нужны ли вам другие материалы.
